由一组排列成直线（或近似直线），间隔是紧密的、振幅相同（同口径、同类型）相位相同的若干扬声器单元，及相应结构件组成的，并具有某种特殊指向性的系统，这就是线阵扬声器系统的定义。这种结构的优势：1、衰减相对小，用于远距离、大功率扩声系统。2、垂直指向性窄，减少天花、地面、物体反射。提高音质和清晰度。3、布置快捷。4、外观简洁。

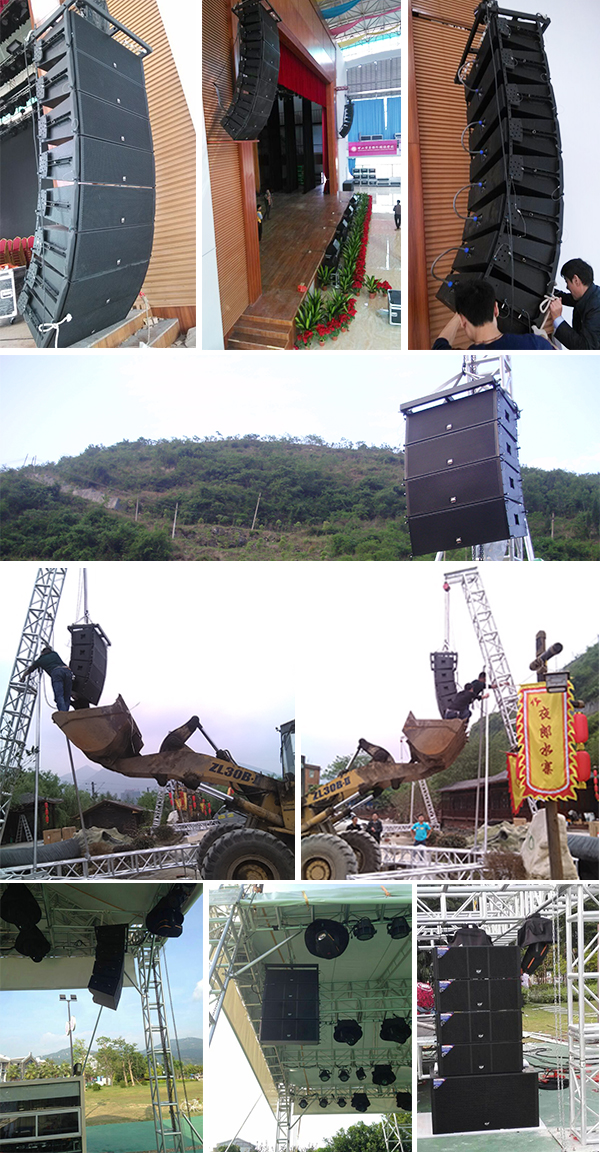

极悦娱乐的大型线阵如LA-606\LAB-608等，大多用于大型演出。极悦娱乐也专门为小型舞台演出，宴厅类场所设计了小型线阵，像K1K2系列，效果一点也不输给大型舞台现场。

极悦娱乐线阵那么大，是怎么安装的呢？

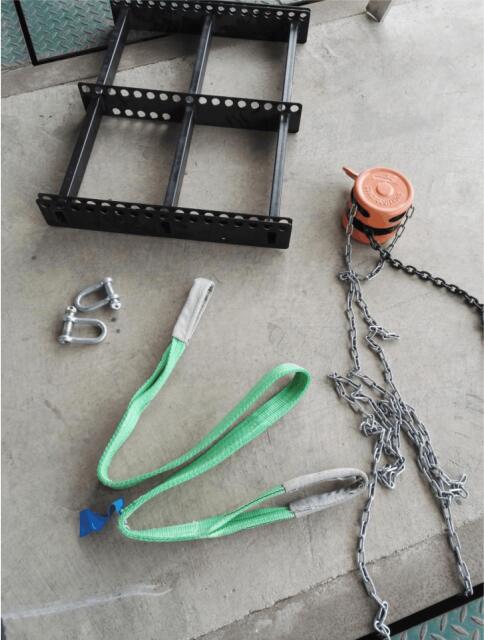

1、准备工具：

A.线阵吊架   B.葫芦    C.U型卸扣   D.编组吊带

2、安装葫芦

3、安装吊架

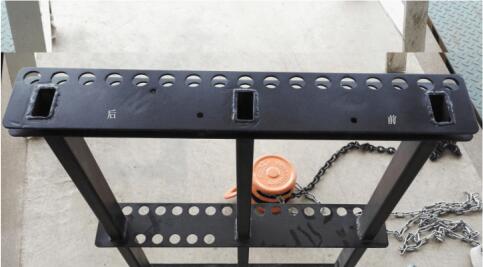

注意：U型卸扣安装孔位，从吊架的后向前数，第6和第8孔

侧面只有一个插孔的是“前”

有两个插孔的是“后”

音箱朝着前面装

4、线阵音箱互相连接

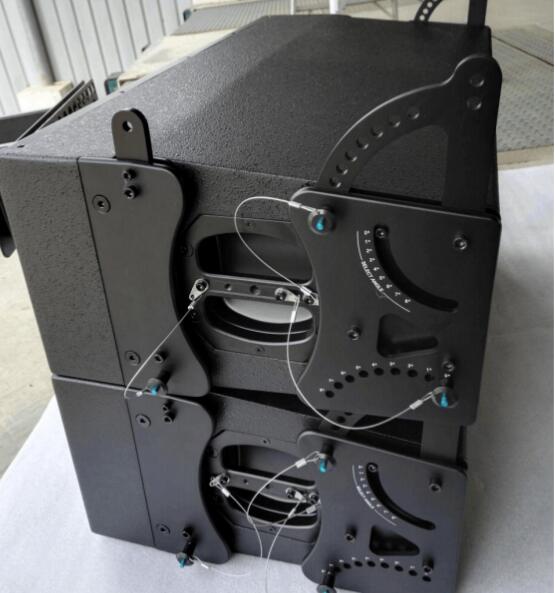

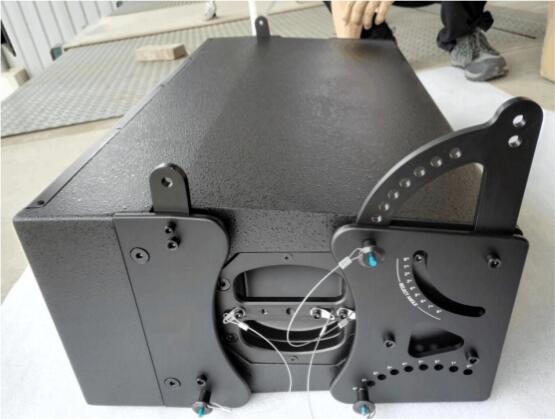

这是最下面一只，首先把连接件翻起来，定好角度，插插销

第二只

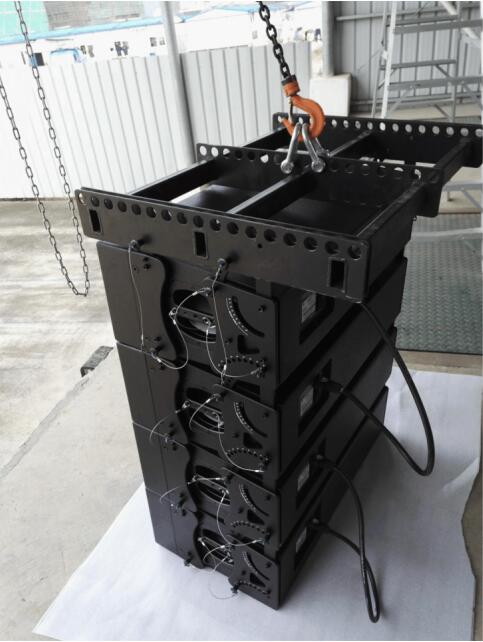

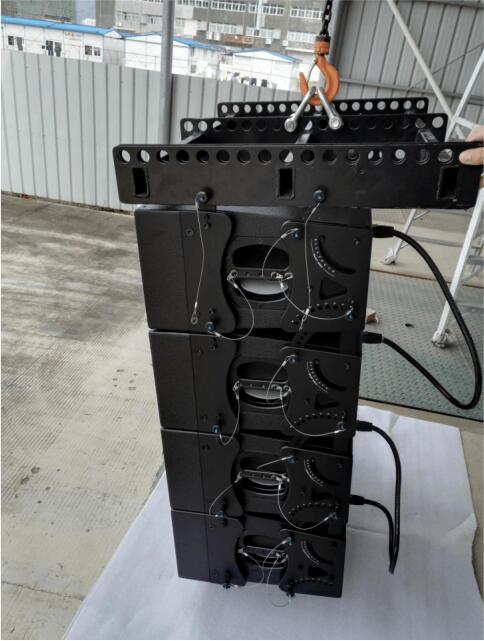

图中四只音箱，插销都插成了 0 度

如果知道要插多少角度的话，也可以预先安装指定角度插好！！

5、线阵音箱与吊架连接

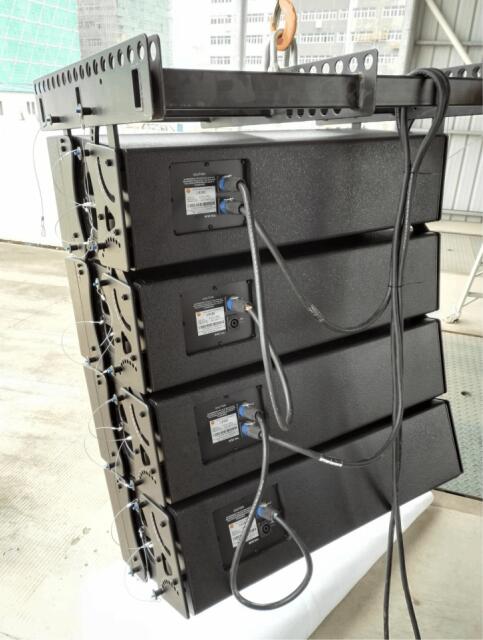

注意后面的接线

6、离地

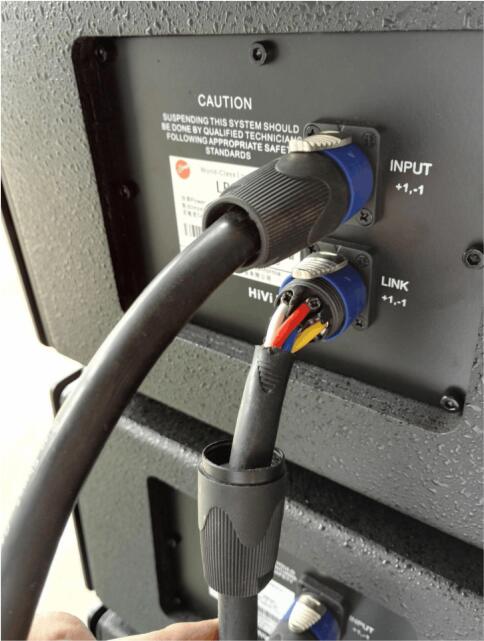

7、连线要求

注意：音箱上面用的连线是 4 芯线，“1+ ”“1-”“ 2+ ”“2-”都

要接！！！！

如果按传统的方法只接了“ 1+ ”“1-”，那么只有低音响！！

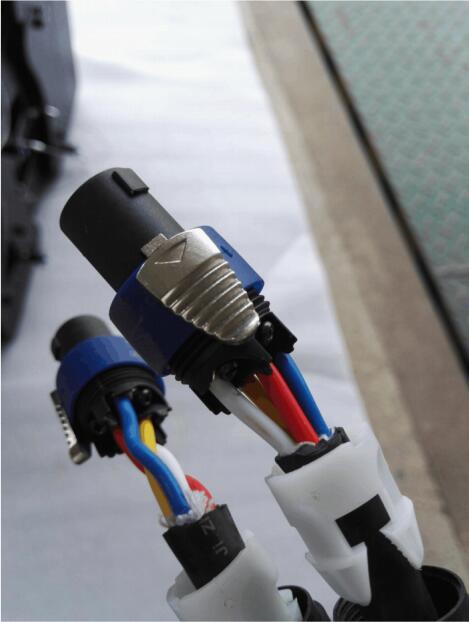

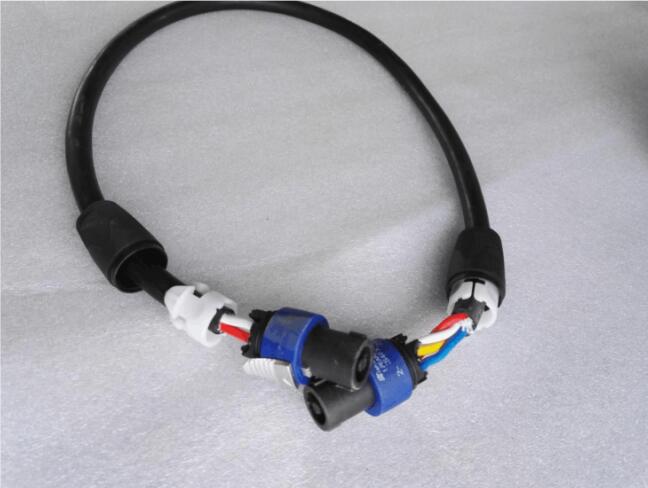

四芯短连线

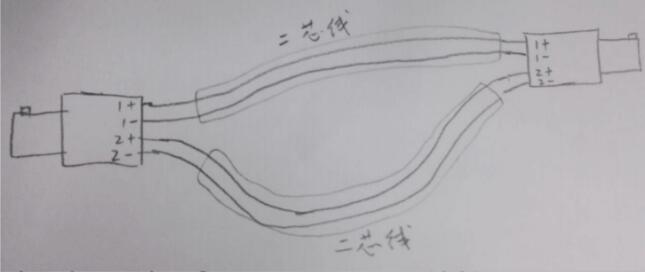

如果没有四芯线的话，可以用两条普通的两芯线代替，见下图

2 芯线共用一个音箱插头即可

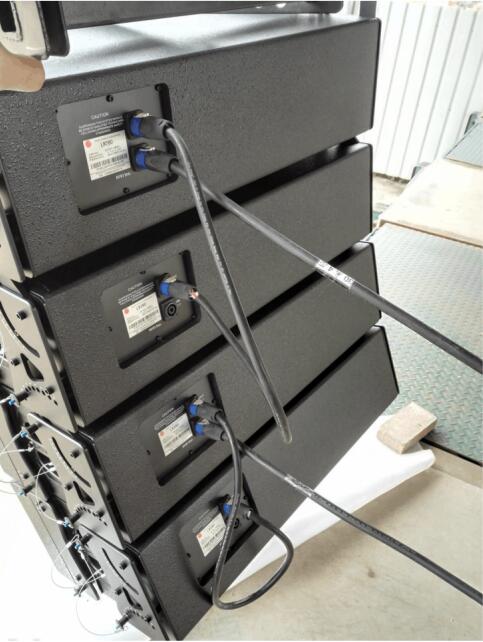

两两相连之后，再用 2 条 4 芯线分别接到第 1 只

再次强调：全部都是 4 芯线。

没有 4 芯线的话： 2 条 2 芯线 =1 条 4 芯线

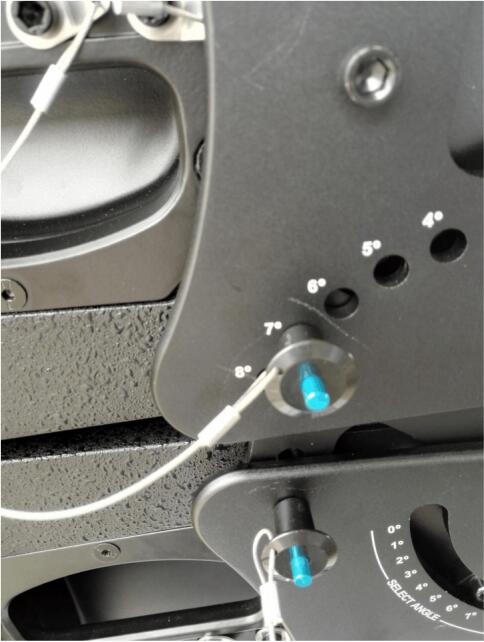

8、改角度方法

A.首先拔掉侧后面上下两个插销，两侧，一共是 4 个

B.将连接偏转动到系统的角度，图中是 7°，插上插销，见上图

C.调整音箱的角度，上面 7°孔对准时，插上插销，见上图

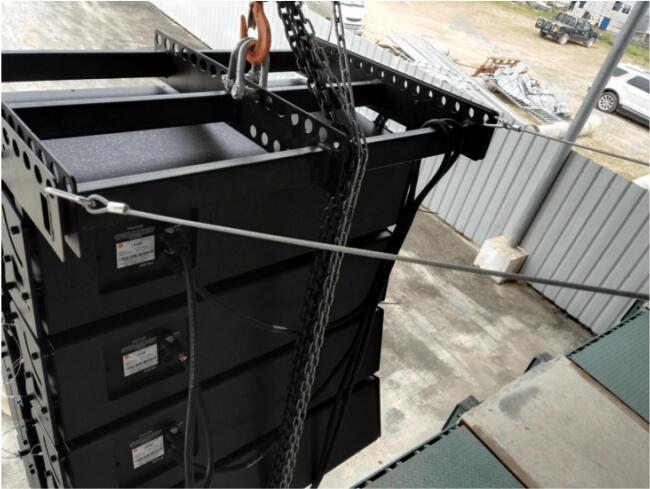

9、用拉绳固定水平角

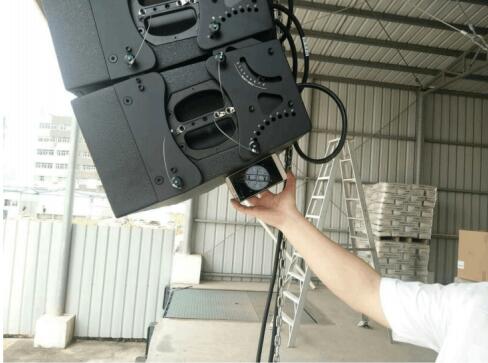

用水平仪测量吊架和音箱的角度

吊架水平角度是 10°（最好是 8°）

最下面一只音箱地板与水平夹角是 31°（最好是 29°）

没有专业的水平仪，也可以用手机 APP 代替

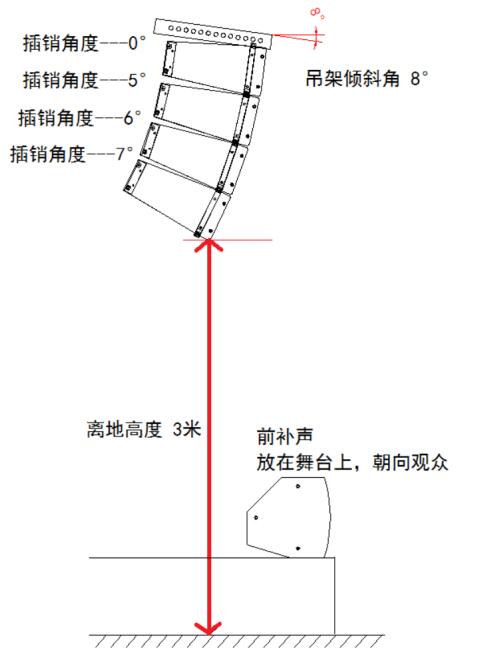

10、安装尺寸（投射距离 25 米）

允许角度偏差范围：± 1°

允许长度偏差范围：± 3CM
